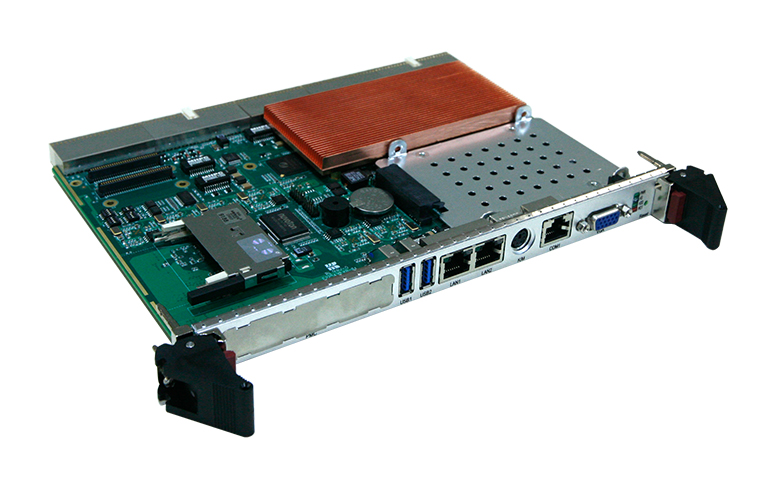

研祥6U COMPACTPCI INTEL I7高性能計算機 CPC-1817
-
CPC-1817采用Intel®第一代i7處理器，QM57芯片組，該主板支持風冷和傳導加固方式
，產品設計成熟，長時間穩定可靠工作，可使用在雷達與電子對抗、衛星及電波測控、航天地面測控、航天機載、等環境。
訂購信息
- 采用CPCI模塊化架構，具有高開放性、高可靠性和易維護的特性。
- 采用 Vxworks操作 系統，確保系統的實時性和平臺可靠性。
- 8G SSD 存儲器保證存儲可靠；-40℃~80℃ 工作溫度保證嚴酷環境持續運行。
- 搭配 Intel?7 2.53Ghz處理器和 4G DDR3板載內存，運算速率高。
- 雙DVI顯示接口設計，每路分辨率1920*1200，支持橫向或縱向擴展。
- 豐富的外設接口搭配CPC-16com 后多達 16路串口控制，滿足外部設備連接需求。
| Compact PCI 總線 | J1/J2 支持 32bit/64bit、33/66MHz CPCI 總線 |
| 兼容PICMG 2.0 核心規范、PICMG 2.1 熱插拔規范，3.5/5V VIO 信號環境 | |
| 通過PCI-E*16 to PCI 橋擴展CPCI 總線 | |
| 中央處理器 | CPC-1817CLD5NA-H: i7-610E 2.53GHz，BGA,4 MB Smart Cache, 35W TDP CPC-1817CLD5NA: i7-620L0E 2.0GHz，BGA,4 MB Smart Cache, 25W TDP CPC-1817-MiL: i7-620UE 1.06GHz，BGA,4 MB Smart Cache, 18W TDP Mobile Intel? QM57 Express Chipset |
| 內存 | 板載 4G DDR III ECC SDRAM 800/1066MHz 內存 |
| 圖形顯示 | 平臺支持DVI-I+DVI-D 雙顯、VGA LVDS 前板VGA：2048x1536@60Hz 后板：DVI-D/DVI-I 支持雙屏上下、左右擴展顯示模式，單屏支持1600x1200（60Hz 刷新頻率） 后板：LVDS（18bit）口與DVI-D 共用PIN腳 |
| 存儲接口 | 前板：板載8GB SSD CPC-1817CLD5NA:1個2.5〞SATA硬盤位 CPC-1817CLD5NA-MIL: 1個CF 卡位 后IO板：2個SATA |
| PMC、XMC | 1 個 PMC、1 個 XMC |
| 網絡接口 | 后IO板：2路獨立的10/100/1000M 以太網口到后IO板 2路冗余千兆以太網提供PICMG2.16功能到背板 |
| 前面板接口 | CF卡接口與SATA硬盤接口二選一 |
| 后IO面板接口 | CPC-RP807：USB2.0 x2 DB9型RS232,422,485可切換、Y型PS/2、DVI-D、DVI-I、GbE x2、MIL-IN/LIN-IN/LINE- OUT |
| 系統檢測 | 看門狗定時器，支持1-255秒或者1-255分，510級，超時中斷或復位系統 硬件檢測系統電壓、電流、溫度 |
| 環境規格 | 工作溫度：-20℃~55℃ 貯存溫度：-40℃~85℃ |
| 機械規格 | 尺寸規格：6U 4HP Compact PCI 233mm(L) x 160mm（W） 沖擊：20g，11ms ( 工作狀態 ) 50g，11ms( 非工作狀態 ) 振動 (5Hz-200Hz)：1.5g ( 工作狀態)2.0g (非工作狀態 ) 鹽霧試驗：2g/m3，試驗方法按GJB150.10A-2009規定，能正常工作 霉菌試驗：按GJB150.10A-2009 規定的方法測試，滿足一級要求 濕熱試驗：相對濕度100%條件下金屬件無腐蝕；40℃±2℃，相對濕度93%±3條件下能正常存儲和工作 油霧試驗：40mg/m3，能正常存儲和工作 |
| 兼容規范 | PICMG 2.0 R3.0 Compact PCI Specification PICMG 2.1 R2.0 Compact PCI Hot Swap Specification PICMG 2.16 R1.0 Packet Switching Backplane Specification |
| 操作系統 | Windows XP、VxWorks、Linux |
| 料號 | 型號 | 描述 |
| 0030-018031 | CPC-1817CLD5NA-H/三防 | 6UCompactPCI主板/i7-610E2.53GHzCPU,BGA/QM57ExpressChipset/VGA/雙DVI(后出線)/板載4GBDDRⅢECC內存/Gbe/COM/VGA/USBx2/SATA硬盤位/板載8GBSSD/PMC/XMC/-10℃～+55℃ |
| 0030-018041 | CPC-1817CLD5NA/三防 | 6UCompactPCI主板/i7-620LE2.0GHzCPU,BGA/QM57ExpressChipset/VGA/雙DVI(后出線)/板載4GBDDRⅢECC內存/Gbe/COM/VGA/USBx2/SATA硬盤位/板載8GBSSD/PMC/XMC/-10℃～+55℃ |
| 0030-018171 | CPC-1817CLD5NA-MIL/三防 | 6UCompactPCI傳導加固主板/620UE1.06GBGACPU/QM57ExpressChipset/CF卡槽/雙DVI(后出線)/ 板載4GBDDRⅢ內存/板載8GBSSD/-40℃～+80℃寬溫 |
| 0060-004731 | CPC-RP807/三防 | CPC-1817CL5NDA后IO板/DVI-I&DVI-D/可選LVDS（板載）/COM//USBx2/Gbex2/Line-out/line-in/ MIC-IN/板載COM口插針/SATAx2 |
