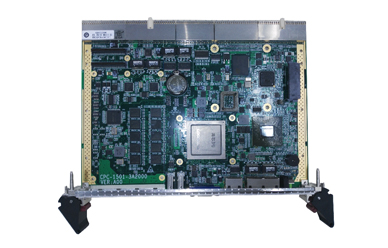

研祥國產自主可控CPCI 6U主板 CPC-1501

處理器

      LS3A2000：1GHz，40mm*40mm FCBGA-1121,4 核64位，15W,40nm CMOS

內存

      板載4GB雙通道DDR3內存（可擴展為8GB）

顯示

      雙顯示輸出：VGA/LVDS

存儲

      1個板載22PIN SATA2.0連接器，板載4GB SATA SSD

IO接口

1、 前面板：PMC、USB2.0×2、GBE×2（可切換到后面板）、PS/2、RJ45串口×1、VGA（可切換到后面板）

      2、 后面板：LVDS、GBE×2、USB2.0×4、line-in/out & MIC、串口×1、PS/2

多功能擴展接口

      1、1個32bit/33MHz PMC Slot

      2、Pericom PCIE-PCI bridge,最多可擴展7個32/64bit、33MHz/66MHz CPCI外設卡

指示燈

      支持電源狀態、熱插拔狀態、硬盤動作和看門狗指示燈

信號定義

      J1/J2信號遵從32/64bit、33/66MHz CPCI總線規范

      J3/J4/J5信號定義兼容CPC-RP807，

電源適配器

      交流電源適配器:輸入AC110～240V，輸出DC19V@90W

      直流電源適配器:輸入DC9～32V，輸出DC19V(選配)

散熱

      標準CPCI散熱

外形尺寸

      標準6U 4HP CompactPCI 233mm(L)x160mm (W)板卡尺寸

環境指標

      工作溫度：-20℃ ～ 70℃

      存儲溫度：-40℃ ～ 80℃

      濕度：5%～95%，未結露

沖擊

      滿足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G

     （20G ）峰-峰加速度持續時間（11ms）

振動

     滿足GJB367A-2001/GJB322A-98正弦振動測試：

     頻率（17-200Hz）加速度（1G）；

     頻率（5-17Hz）幅度（1mm）

電磁兼容

     滿足GB 9254-2008輻射騷擾、傳導騷擾A級

料號

型號

描述

0030-020971

CPC-1501-3A2000

   國產龍芯3A2000 1GHz/4G                                                            DDR3/GBE×2/VGA/USB2.0×2/SATA2.0×2/-20℃ - 70℃
