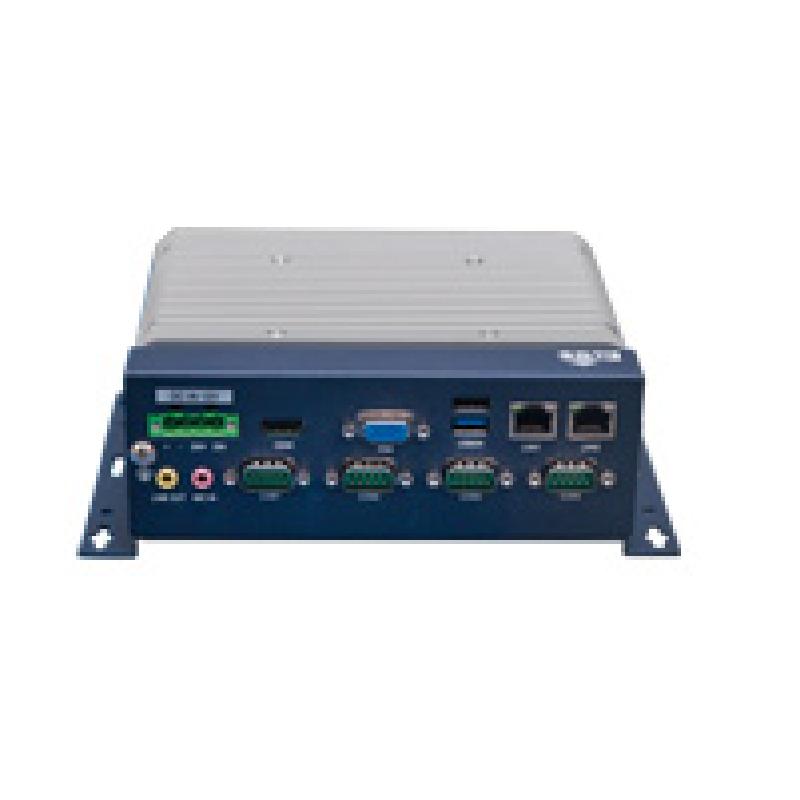

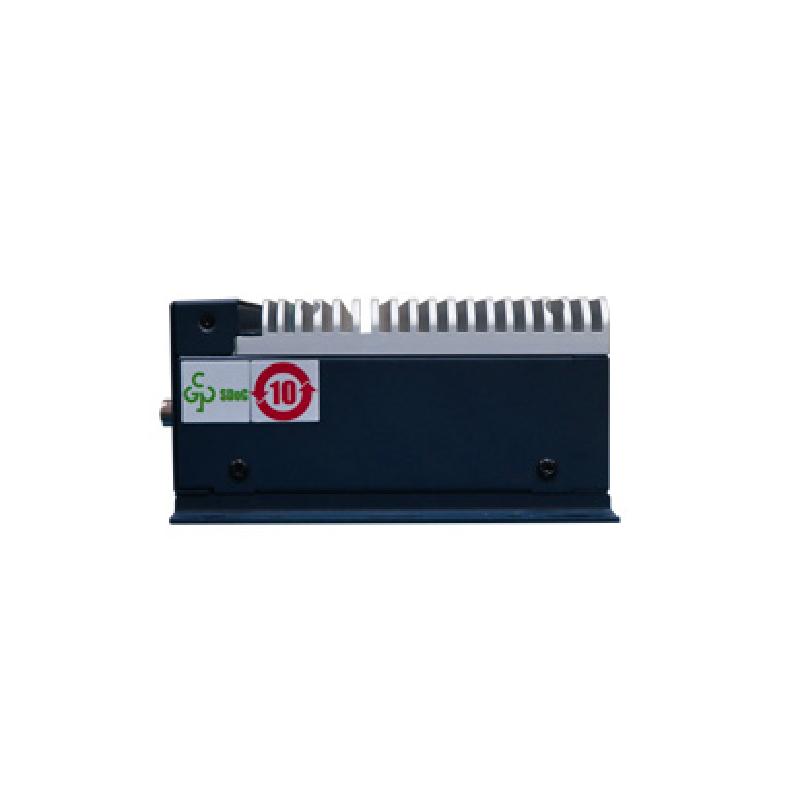

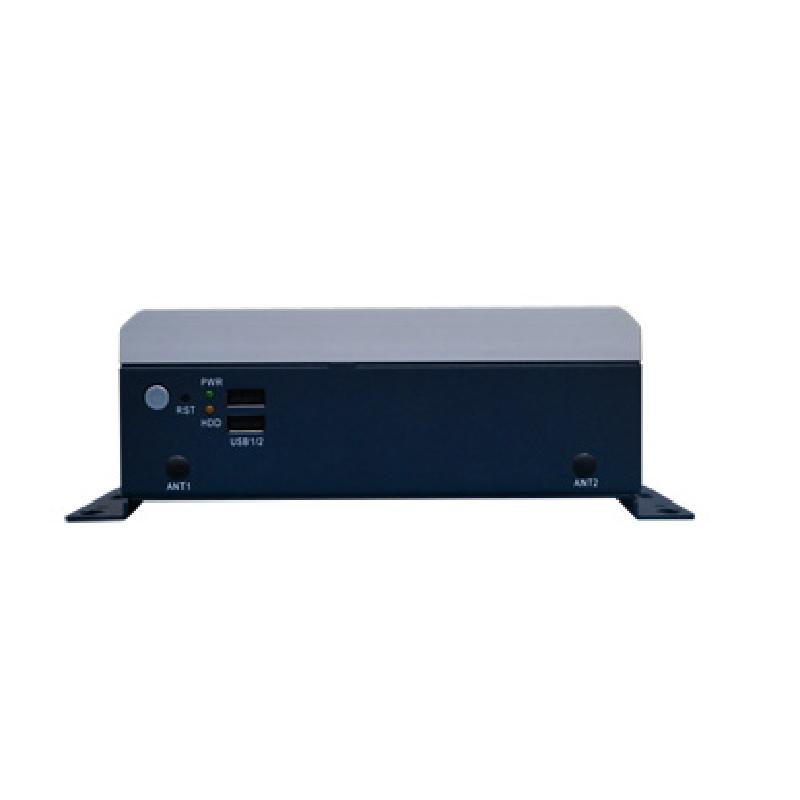

研祥小體積高性能無風扇嵌入式系統 M50B
-
M50B是一款小體積高性能無風扇嵌入式產品，板載第六代Intel? Core? i7/i5/i3 U系列處理器、板載J1900處理器+BayTrail平臺芯片技術方案、板載Intel? Celeron ?J6412/ Intel? Atom? X6425E處理器，支持WIN7（64bit）、WIN10、LINUX等操作系統，整機結構簡單，外形尺寸小巧，無風扇設計，具有優良的密封防塵、散熱與抗振性能,主要應用于機械檢測設備、工業自動化控制、機器人控制器等各種嵌入式智能領域。
- 全密閉無風扇
- 小尺寸
- 低功耗高性能
- 寬溫工作
- 接口豐富可擴展
| 系統配置 |
處理器 |
M50B-E:Intel? Celeron J1900 2.0Ghz四核、 Intel? Celeron ? J6412/ Intel? Atom? X6425E處理器，板載不可更換 |
| M50B-H:支持Intel? I3-6100U/I5-6300U/ I7-6600U處理器，板載不可更換 |
||
| 芯片組 |
M50B-E:Intel? BayTrail、Elkhart lake |
|
| M50B-H:Intel? SkyLake-U |
||
| 內存 |
BayTrail: 支持1個SO-DIMM槽；標配4GB, 插槽最大支持8GB，整機內存最大支持8GB |
|
| Elkhart lake：支持1個260 Pin DDR4 SO-DIMM槽， 插槽最大支持32GB，整機內存最大支持32GB; |
||

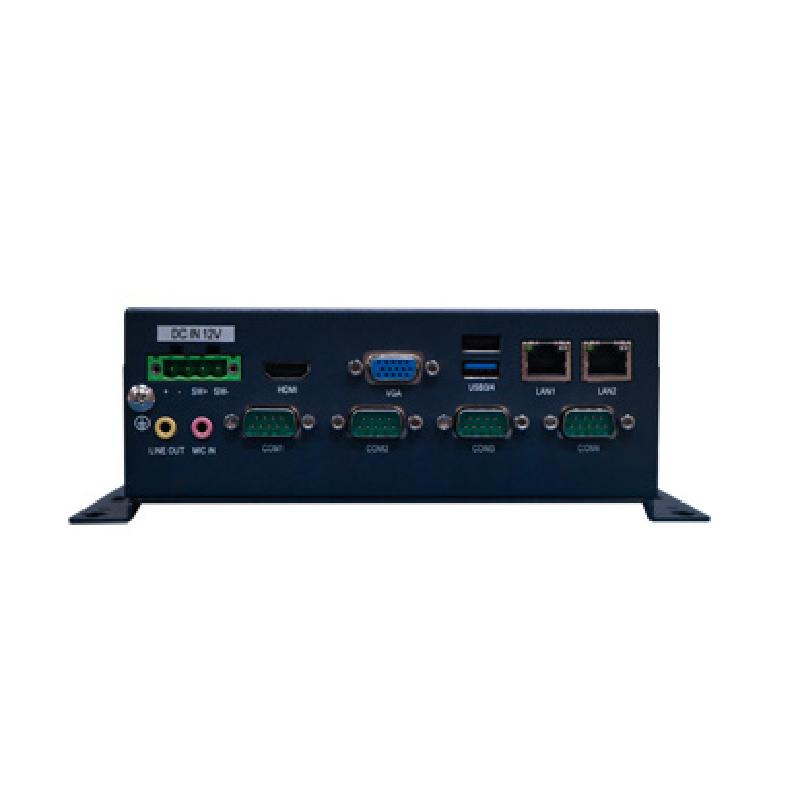

| I/O接口 |
網口 |
2個RJ45 10/100/1000Mbps網絡接口，最大可擴展至4個網口,LAN1支持網絡喚醒 |
| 顯示 |
提供1個VGA、1個HDMI顯示，支持雙顯； |
|
| USB |
BayTrail:最大支持1個USB3.0+5個USB2.0接口； SkyLake-U：最大支持2個USB3.0+4個USB2.0接口 |
|
| COM |
2~4個串口,COM1~COM4,RS232/485/422可選 |
|
| Audio |
1組Audio接口(支持MIC-IN、LINE-OUT) |
|
| 擴展總線 |
主板集成 |
1個M.2 key E槽（實現WIFI功能）； 1個M-SATA插槽（實現4G 或存儲功能，4G功能和存儲擴展不能共存使用） |
| 存儲器 |
硬盤 |
1個SATA 接口；(可選2.5寸機械硬盤或固態硬盤) |
| M-SATA/M.2 |
支持1個M-SATA插槽 |
|
| 工作環境 |
0℃～+45℃(機械硬盤)； -10℃～+60℃（寬溫固態/電子硬盤）； 注意：整機工作環境的空氣流速須大于0.5m/s。 |
|
| 存儲環境 |
-40℃～+85℃；濕度：5%～95%（非凝結狀態） |
|
| 安裝方式 |
壁掛式、桌面式、VESA標準支撐臂 |
|
| 產品尺寸 |
176mm（W）×142mm（D)×64mm（H）(不含安裝支架) |
|
| 電源 |
1個4Pin鳳凰端子型電源接口； 外置AC 220V電源適配器供電 或 DC 9-30V 寬壓輸入（可選）； 整機標配單壓直流輸出： SkyLake-U: DC 19V 單電源供電； J1900:DC 12V 單電源供電 |
|
| 操作系統 |
支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統 |
|
