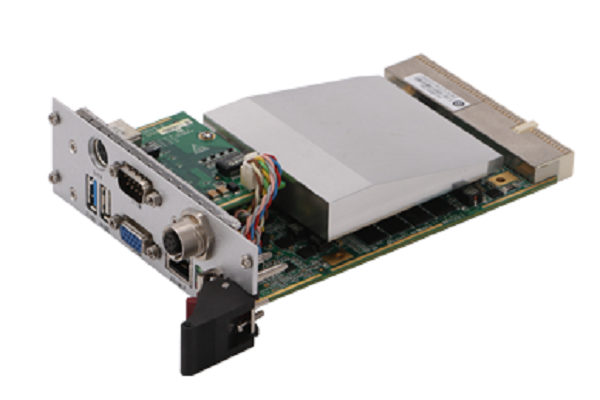

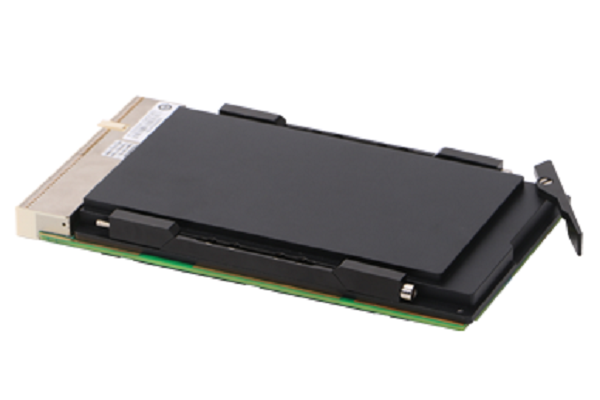

研祥標準3U COMPACTPCI主板 CPC-3815B
-
CPC-3815B是一款標準3U CompactPCI主板。產品采用Intel新一代低功耗高性能Atom處理器，圖形核心整合Intel? HD第七代圖形引擎，支持DX11及3D輸出。板載4GB DDR3L 1333/1600MT/s內存， 16G SSD存儲可選，同時提供VGA，千兆以太網口，串口，USB，SATA及音頻接口，并可通過PMC接口提供更多IO擴展可能。 該產品處理器、內存、硬盤等主要部件均為板載，傳導加固版本專門針對惡劣環境設計，具有超低功耗、寬溫、抗震動沖擊等特點。產品同時兼容EN50155 ，也是高可靠性軌道交通應用的理想平臺。
板載Intel? Atom? E3845低功耗處理器， 1.91GHz四核
板載4GB DDR3內存，16G SSD，4HP /8HP /8HP PMC多版本可選， IO接口完備
適用整機無風扇環境
EN50155兼容
可選配置：
1、CPC-3815B-01
4HP單槽 /Baytrail-I /E3845(1.91GHz) /4G DDR3 /板載16G SSD /VGAx1 /LAN x2 /USB3.0 x1
2、CPC-3815B-02
8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /SATA /LAN x2 /COM x1 /USB3.0 x1 /
USB2.0 x1 /PS/2 KB/MS /MIC-in /Line-out
3、CPC-3815B-03
8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /SATA /LAN x2 /COM x1 /
USB3.0 x1 /USB2.0 x1 /PS/2 KB/MS /MIC-in /Line-out
4、CPC-3815B-04
8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /PMC /LAN x2 /USB3.0 x1
5、CPC-3815B-05
8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /PMC /LAN x2 /USB3.0 x1
6、CPC-3815B-MIL
4HP單槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /IO后出線：
VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2/PS/2(KB/MS)
7、CPC-RP3815B
8HP雙槽：VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2
備注：也可以根據客戶需求定制服務。
產品規格
系 統 配 置 |
處理器 |
Intel? E3845(1.91 GHz) |
芯片組 |
Intel? Baytrail-I |
|
內存 |
板載4G DDR3內存 |
|
顯示接口 |

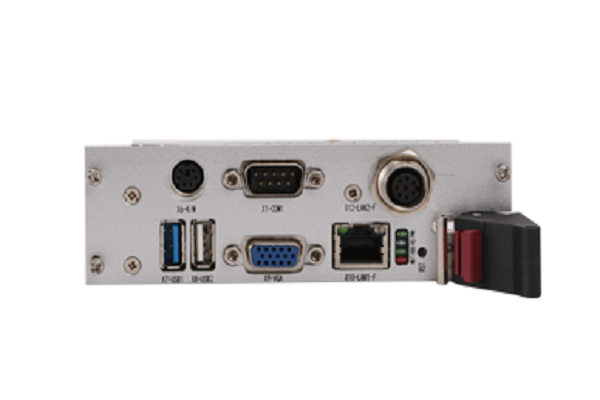

前板：VGA x1 后I/O板：VGA x1 |
|
雙顯輸出，支持雙VGA顯示 |
||
LAN |
前面板2 x10/100/1000M以太網口 后背板：2路獨立的10/100/1000M以太網口到后IO板 (與前板2路網口切換，通過BIOS 二選一) |
|
串口 |
前板：1 x COM port on DB9 (RS232/422/485)( CPC-3815B-02) 后I/O板：1 x COM (RS232/422/485) |
|
USB |
前板：1 x USB 2.0 type A, 1 x USB 3.0 type A 后I/O板：2 x USB2.0 |
|
音頻 |
前板：Mic-in / Line-out (CPC-3815B-02) |
|
存儲 |
板載16GB SSD， 1 x SATA 2.0 （前板與后IO板切換，默認為前板） |
|
工作溫濕度 |
-40℃～+60℃ 無風扇 -40℃～+85℃ 需篩選，強制風冷 相對濕度：5%~90% 非凝結 存儲溫度：-40℃～+85℃ |
|
機械規格 |
尺寸規格：169.3mm（長）×100mm（寬）×15.5mm（高） 沖擊：20g，11ms 振動(5Hz-200Hz)： 1.5g (工作狀態) 2.0g (非工作狀態) |
|
兼容規范 |
PICMG 2.0 R3.0 Compact PCI Specification |
|
操作系統 |
Win7、Win10、VxWorks 6.9、Linux |
|
