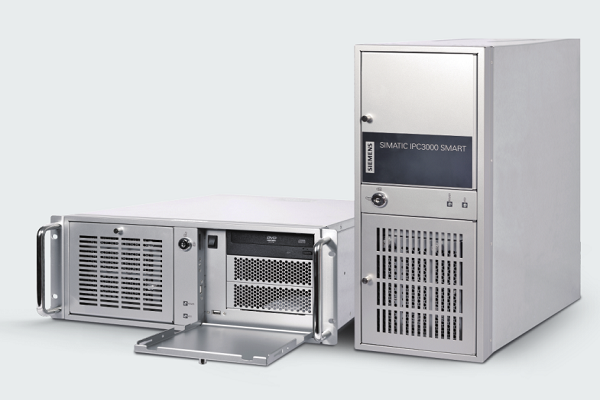

西門子工控機4U上架式IPC3000

SIMATIC IPC3000 SMART

經濟型

精致型

實用型

旗艦型

訂貨號

6AG4010-4AA11-0XX5

6AG4010-4AA20-0XX5

6AG4010-4AB22-0XX5

6AG4010-4AB22-0FX5

設計

19 英寸（4U）機架式

安裝方式

支持水平安裝和塔式安裝

基本參數

處理器

英特爾奔騰雙核處理器G2010（2.8GHz，3MB緩存）

芯片組

英特爾H61

內存

2GB DDR3-1600，兩個用于 DDR3的DIMM 插槽，最大可擴展至16GB

4GB DDR3-1600，兩個用于 DDR3 的 DIMM 插槽，最大可擴展至 16 GB

硬盤

250G硬盤，3.5'' SATA，內置

500G硬盤，3.5'' SATA，內置

操作系統

無

Windows 7 Ultimate. 多語言 （預裝英語和中文）， 64位，SP1

擴展插槽

4 個 PCI，1 個 PCIe x 1 (2.0)，1 個 PCIe x 8 (2.0)，1 個 PCIe x 16 (2.0)

光驅

DVD-ROM

無

DVD-RW

圖形處理

Pentium G2010 已集成圖形引擎，最高支持1920x1200像素

電源

電源100-240 VAC, 50/60Hz, 350 W, 寬范圍

允許短時電壓中斷

最高20 ms

磁盤安裝空間

內部一個3.5"   前端3個 5.25"

接口

以太網

2x 10/100/1000 Mbit/s (RJ 45）

USB2.0

2個位于前端  ；4個位于后部

串口

COM1 (RS232)  ；COM2 (RS232/RS485/RS422)

VGA

1個

DVI-D

1個

鼠標 / 鍵盤

2個PS/2接口

音頻

1個音頻輸入，1個音頻輸出，1個麥克

機械/環境條件

安全法規

IEC60950-1、GB4943-2011、IEC 61131-2

防護等級

IP 20，符合 EN 60529 要求

安全防護等級

防護等級 I，符合 IEC 61140 標準

噪聲輻射

< 55 dB (A)

運行期間抗震動能力

依據 IEC 60068-2-6，10 個周期，10 ~ 58 Hz：0.015 mm；58 ~ 200 Hz：2m/s2（約 0.2 g）

注意：在光驅工作時，不允許有震動

運行期間抗沖擊能力

依據 IEC 60068-2-27，半正弦： 9.8m/s2，20 ms（約 1 g），每個軸線3次沖擊

注意：在光驅工作時，不允許有沖擊

運行期間的環境溫度

在 +5 ~ +40oC 溫度范圍內可保證CPU24小時全速運行

運行期間的相對濕度

25oC 時 5% ~ 80%（無凝露）

存儲/運輸的環境溫度

–20oC ~ +60oC

存儲/運輸的相對濕度

25oC 時為 5% ~ 95 %，無冷凝

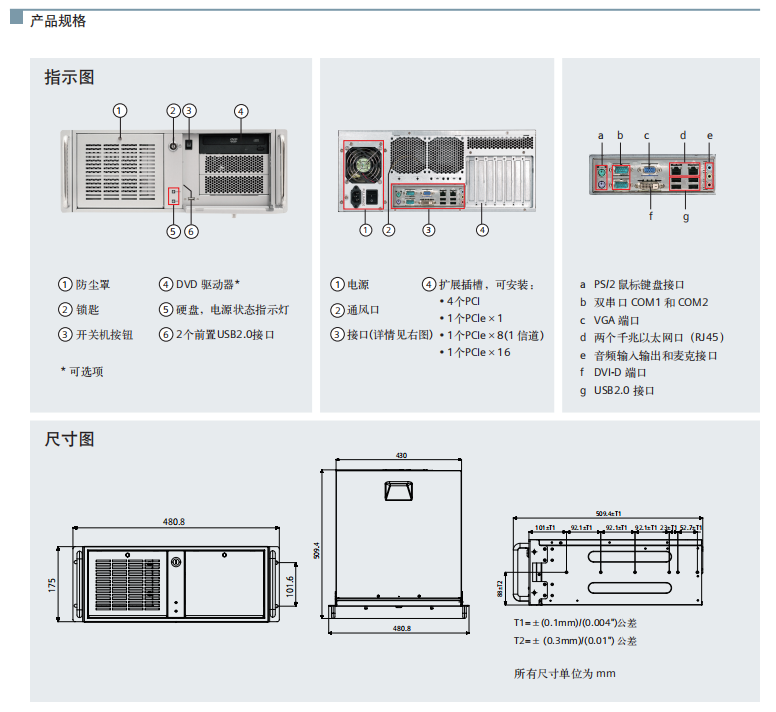

尺寸和重量

安裝尺寸(W x H x D)mm

481 x 175 x 509

重量

約為17 kg

特征

質量保證

符合 ISO 9001
